K型往復式給煤機構造及說明

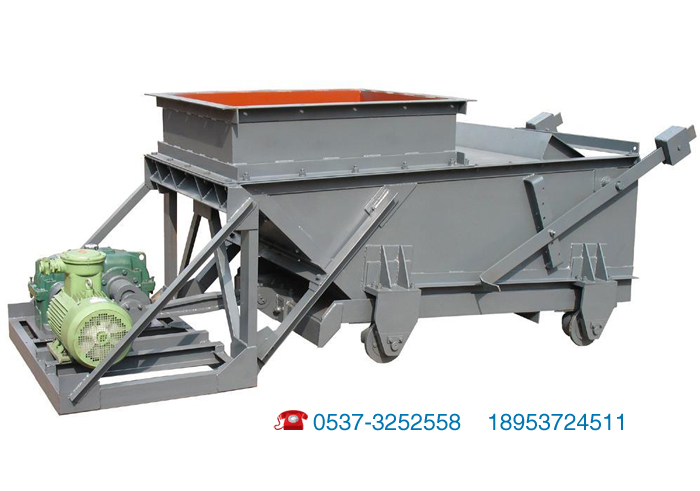

給煤機系由機架，底板（給煤槽），傳動平臺等組成，漏斗閘門，托滾組成。

傳動原理：當電動機開動后經彈性聯軸器，減速機，曲柄連桿機構托動傾斜5°的底板在托滾上作直線往復式運動，將煤均勻的卸載到運輸機或其他篩選設備上。
給煤機可根據需要設有帶漏斗，不帶漏斗良種，依據訂貨而定。
給煤機并設有兩種結構形式：

1、帶調節閘門：

2、不帶調節閘門：其生產率由調節閘門來達到，上表所列之生產率為調節閘門調節到最大位置（相當不帶調節閘門）時的生產率。
